2018型控制器所有故障均有指示灯及声音提示功能、可根据控制器外部面板指示灯和内部主板指示灯及声音提示判断故障源、以便针对查询排除、具体如下：
图一、

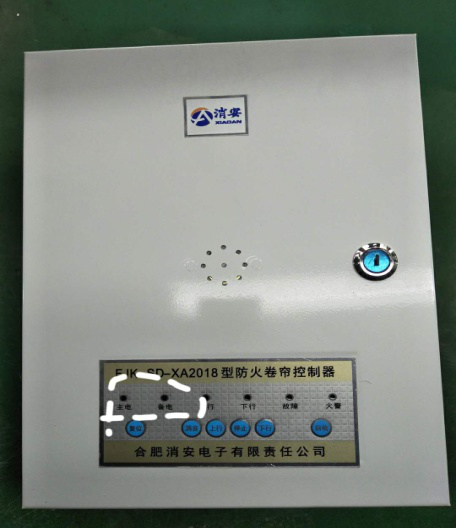

一、 如图一所标注指示灯为主电源指示和备电源指示、正常情况下、接通电源后两灯均为常亮状态、如果出现闪烁或者熄灭则代表对应电源故障、如果出现主 备电源都不正常、应先将主电源故障排除、主电故障排除后会自动为备电充电、再观察控制器备电是否正常。
具体操作：
主电指示灯闪烁或者熄灭：①检查电路板左上角三个竖着的黑色长条内部主电保险丝是否烧断或者变形、②380V电源是否正常（最好用万用表测量电压）、③检查变压器是否烧坏、主板中部偏左的四线插头就是变压器插头、两红线是变压器进线交流380V、两蓝线是变压器出线交流14.5V至17V之间。
备电指示灯闪烁或者熄灭：①检查蓄电池和主板的连接线是否出线松动或脱落、②检查蓄电池是否电压过低（低于10V）。
如果主电备电指示灯都正常故障灯亮起、报故障、对照下图。
图二
二、如图二所示分别指示“电机”、“刹车”、“超限”、“温感”、“烟感”、正常情况下这些指
示灯是不亮的、如果亮起代表此项故障、这些故障所指都是掉线和短路、①以刹车指示灯亮
起为例、检查刹车保险丝是否烧坏或者接触不良、查电机刹车线是否松动或脱落、查电机两
条刹车线是否短路（用万用表可以直接量出来）②烟感 温感和超限故障、可以根据说明书
第五项控制器检测功能的投入与退出关闭（注意 注意刹车故障决不可关闭、只能排除故障、
否则会烧毁电机或者控制器）
图三

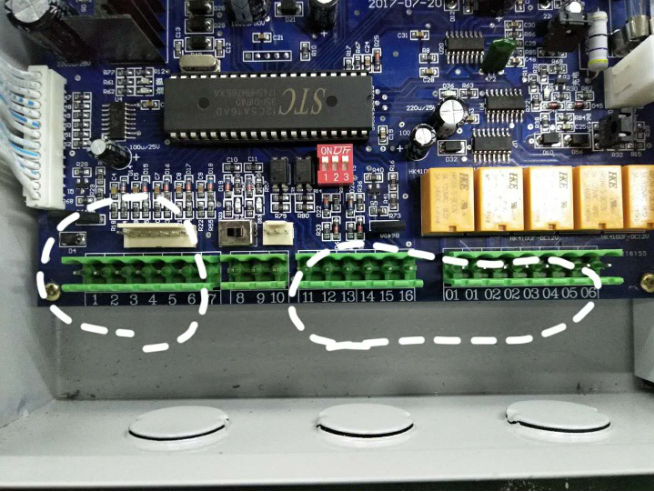

三、控制器出现快速的嘟嘟嘟声且按键失效、或者各个指示灯都处于正常状态、故障灯亮
起、如图三所示、①拔掉所标注的插头（分别是手控盒 消防启动 消防反馈线、按一下
复位试试、②注意拨码2 3应该在同一边、③注意控制器的面板按键是否能正常回弹
图四

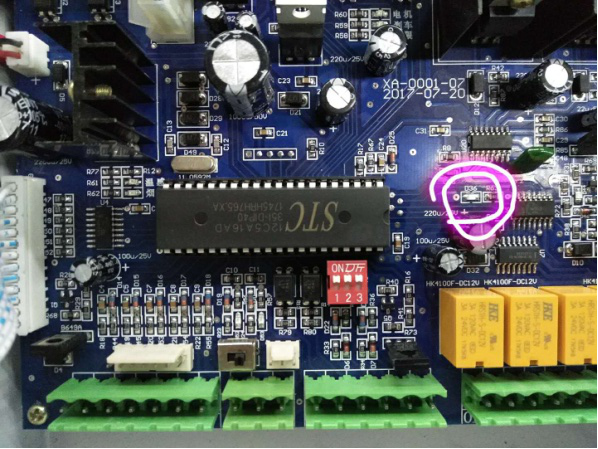

四、火警时 卷门不动作、①首先应确定卷门是否安装反向了、可以根据上图四所示、卷
门在上限位时 此灯应为常亮状态、在下限位时 此灯应为闪烁状态、如果卷门反了 可以拨
动拨码开关的1码（无需拨回）按一下复位进行切换。②如果卷门没反、消防信号启动不了、
可以直接短接接线桩14和16模拟消防无源测试
图五

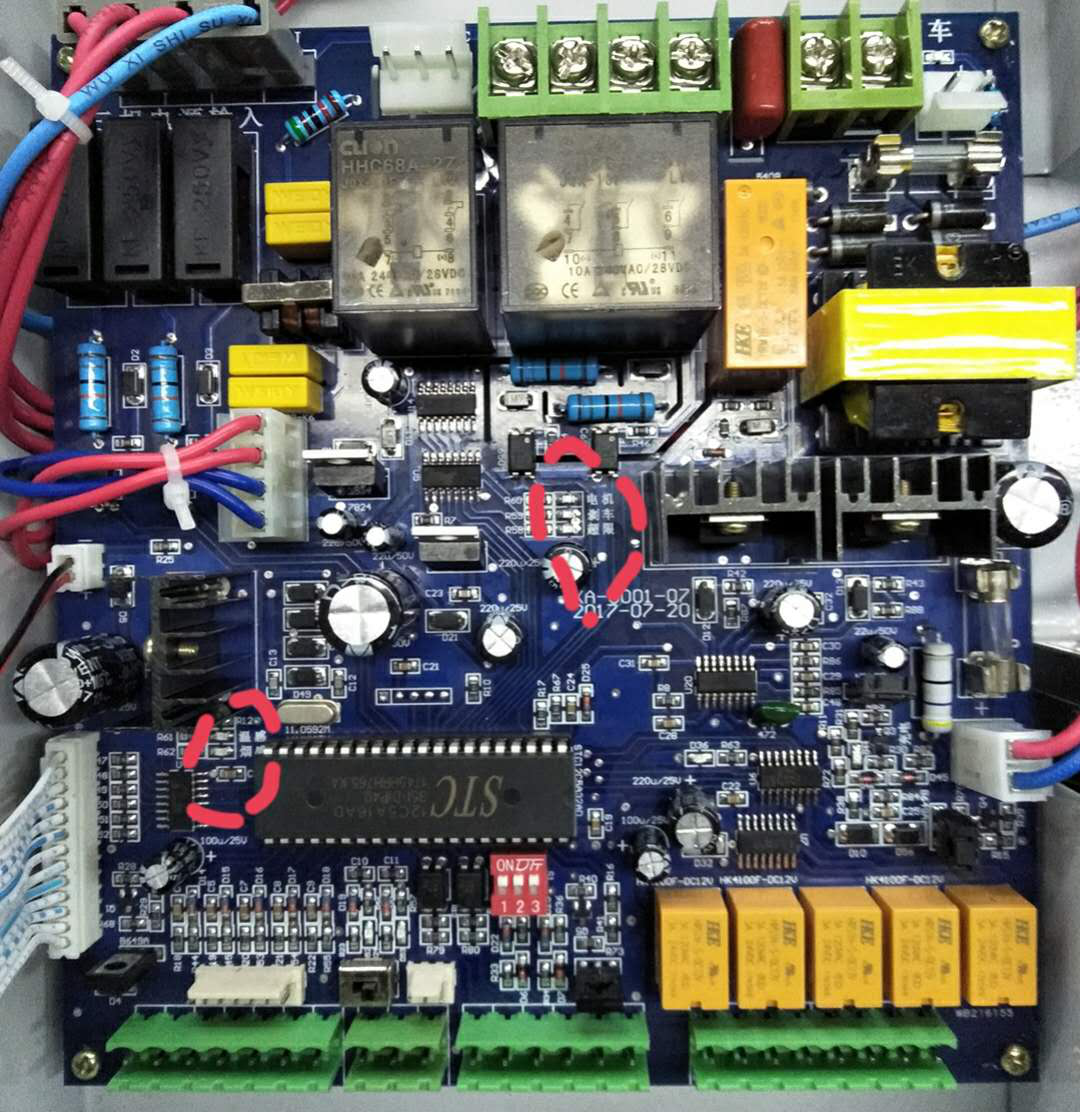

五、图五所标注的两个指示灯 为限位线路指示灯、在上限位 下限位都放开的时候、两灯应常亮、灭表示断开、
图六

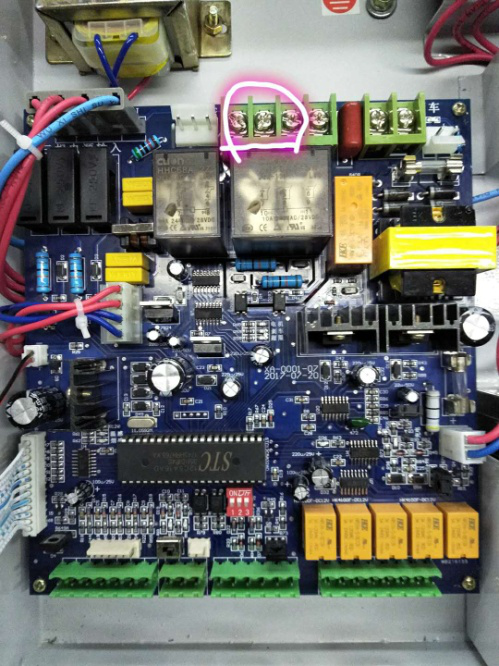

六、1按按键后 控制器显示运行但卷门不动、或者按上行 按下行卷门都往下走、可以
在控制器通电后、待机情况下用测电笔测上图六所示三个点、正常情况下这三个点都应能测
出带电（测出的电是电机检测电压）、如果不是都有电 表示电机坏、如果都有电则考虑控制
器问题、致电售后。
此故障也可以根据说明书第五项 第⑦条调出电机检测、检查电机是否正常
2按按键后 运行就爆保险、可以拔掉电机三根主线和两根刹车线、再运行尝试是否
正常、如果正常了、代表电机坏了、短路。（如果保险已经烧过几次、不适合此方法、请致
电售后）
如有其它问题或疑问 请致电售后（TEL:18355190119）
合肥消安电子有限责任公司
