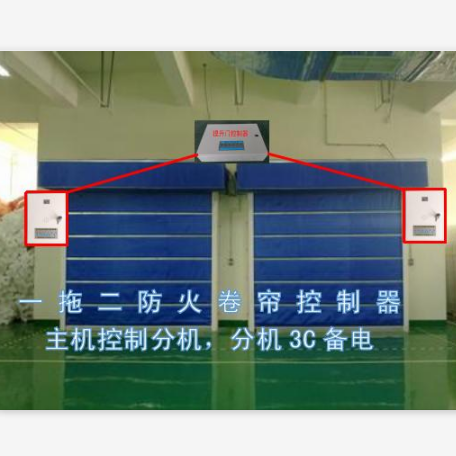

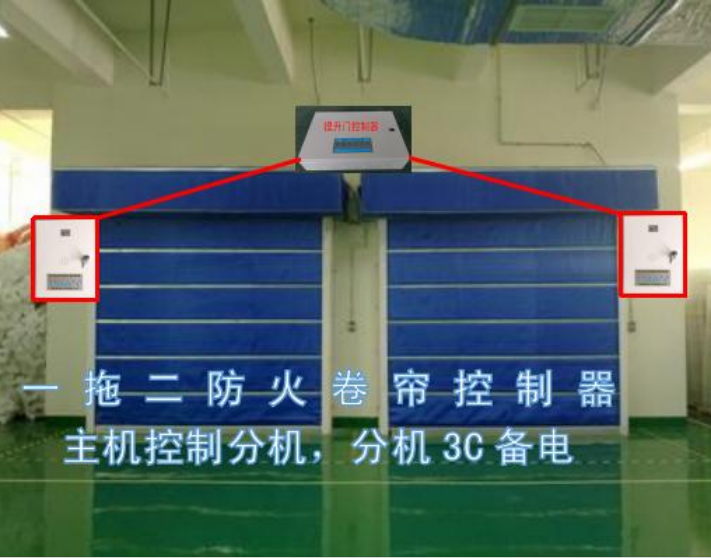

一拖二防火卷帘控制器
点击图片查看原图
产品: 浏览次数:147一拖二防火卷帘控制器
品牌: 消安
环境温度: -10~+55℃
相对湿度: ≤95%
功能: 一带多
单价: 1200.00元/套
最小起订量: 10 套
供货总量: 9999 套
发货期限: 自买家付款之日起 4 天内发货
有效期至: 长期有效
最后更新: 2021-09-10 11:27
  询价
详细信息

 接线说明

CZ1 强电端子说明:

  接线端子接外来三相火线,N接外来零线

  A/BB/AC 位端子接卷门电动机(三相电源输出)。

   +位端子接刹车整流桥输入(220V输入)或输出端,整流桥原交流输入线要断开。

  CZ2 端子说明:

  1  手控盒公共端。

  2  手控盒电子锁控端。

  3  手控盒下行键。

  4  手控盒停止键。

  5  手控盒上行键。

  6  手控盒消音键。

  7  手控盒复位键。

  8  上限位。

  9  限位公共端。

  10 下限位。

CZ3 端子说明:

  11  24V负极消防中心有源公共端。

  12  24V正极消防中心有源半降。

  13  24V正极消防中心有源全降。

  14  无源全降(温感负)。``

  15  无源半降(烟感负)。

  16  无源公共端(烟、温感的公共端正)。

CZ4 端子说明:

  01-01  火警反馈。

  02-02  故障反馈。

  03  下位反馈。

  04  中位反馈。

  05  上位反馈。

  06  反馈公共端。
